Універсальний дисплей для електротранспорту 48v,60v,72v

Опис

Універсальний дисплей для електротранспорту – електровелосипед, електроскутер, електромотоцикл, електросамокат.

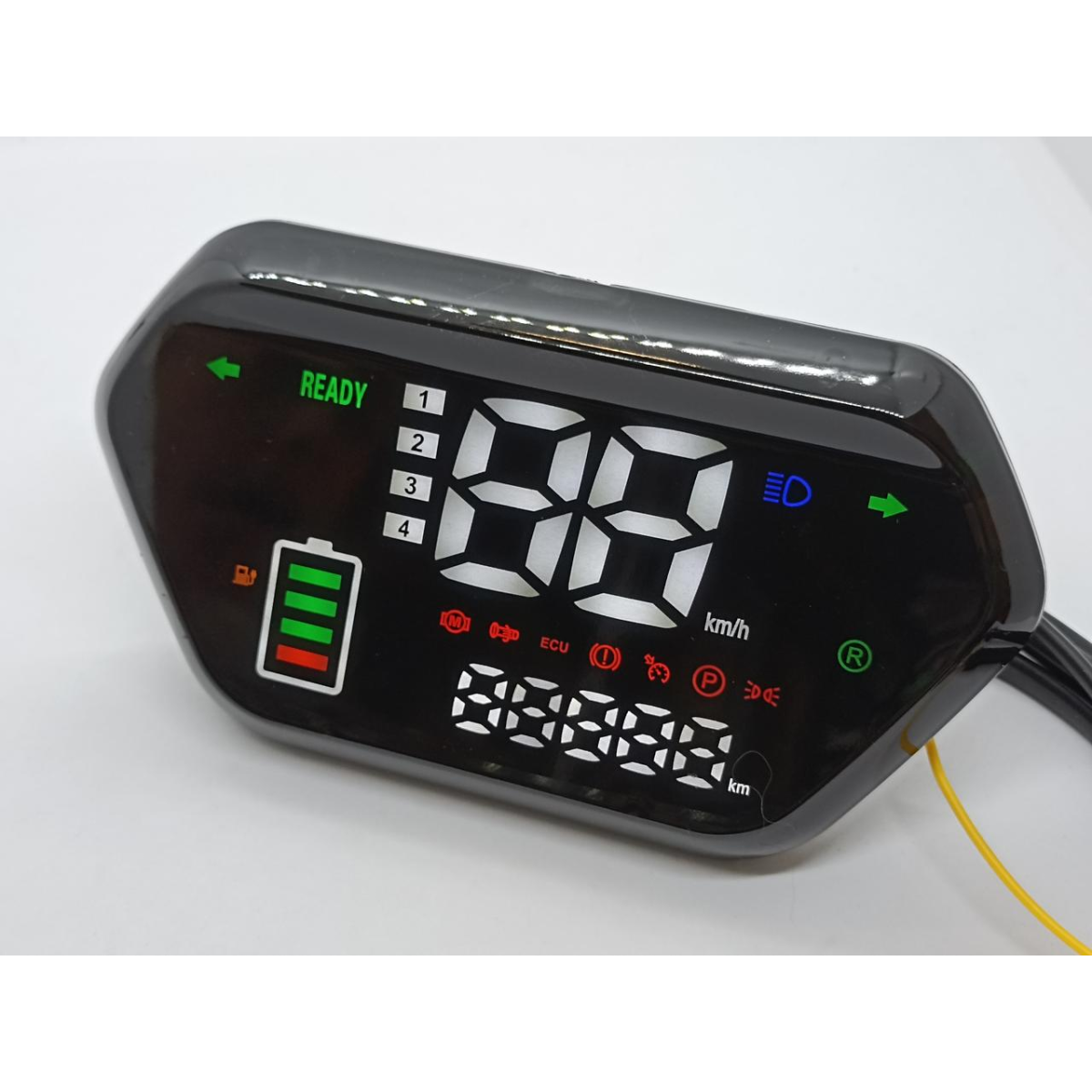

Виводить на екран основні функції контролю – повороти, світло, спідометр, рівень заряду,

Вхідна напруга- 48v,60v,72v

Розпіновка

1.   Чорний- земля минус
2.   Блакитний - поворот право
3.   Оранжевий -поворот ліво
4.  Синій - Фара
5.  Фіолетовий- Спідометр
6.  Жовтий - Панель приладів шина данних
7.  Червоний - плюс живлення

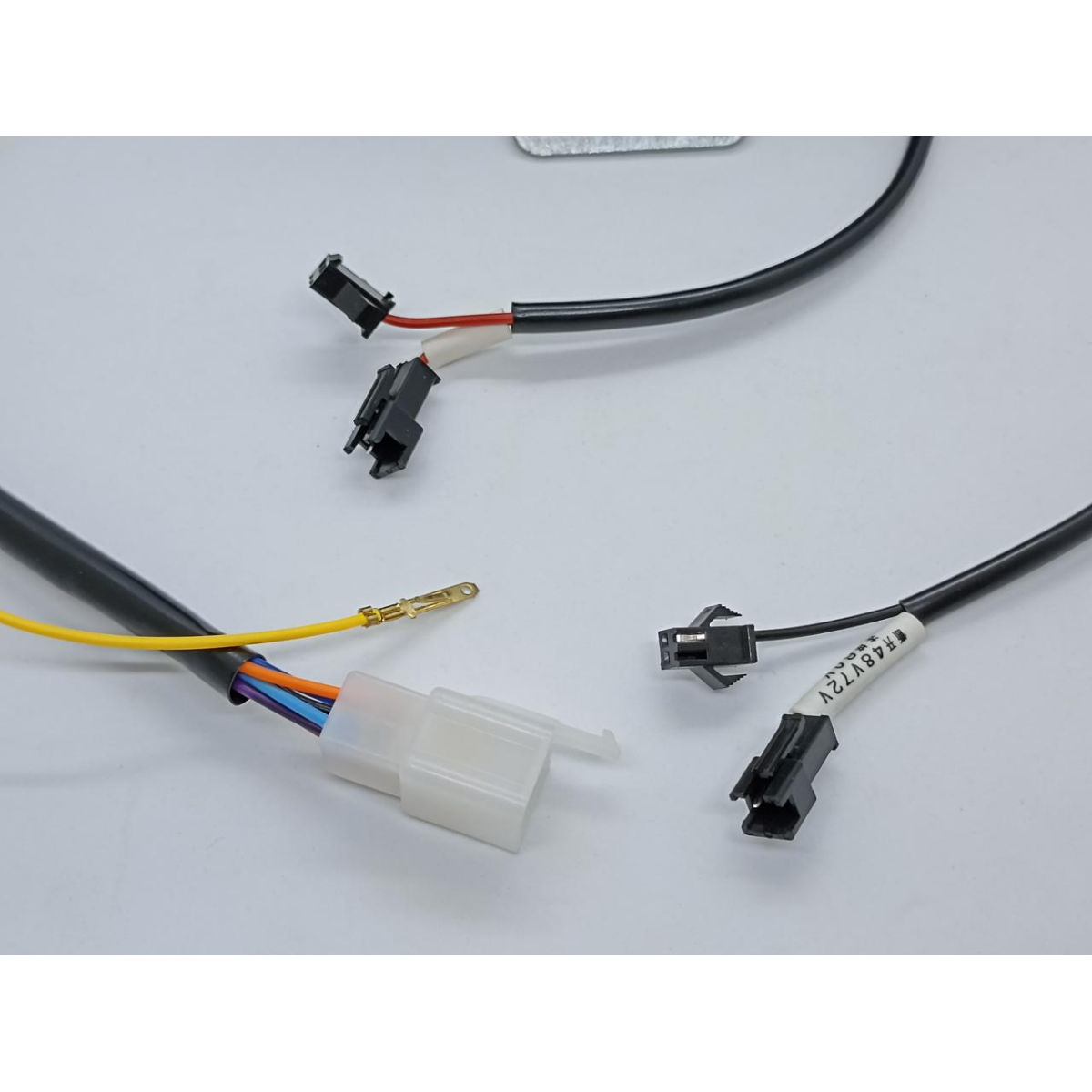

контактна пара розєм (ЧОРНИЙ ПРОВІД)- перемикання режиму живлення дисплею

 60в роз'єм з'єднаний

48в та 72в роз'єм розімкнутий

контактна пара розєм (ЧЕРВОНИЙ ПРОВІД) - навчання калібрування швидкості
