Опис

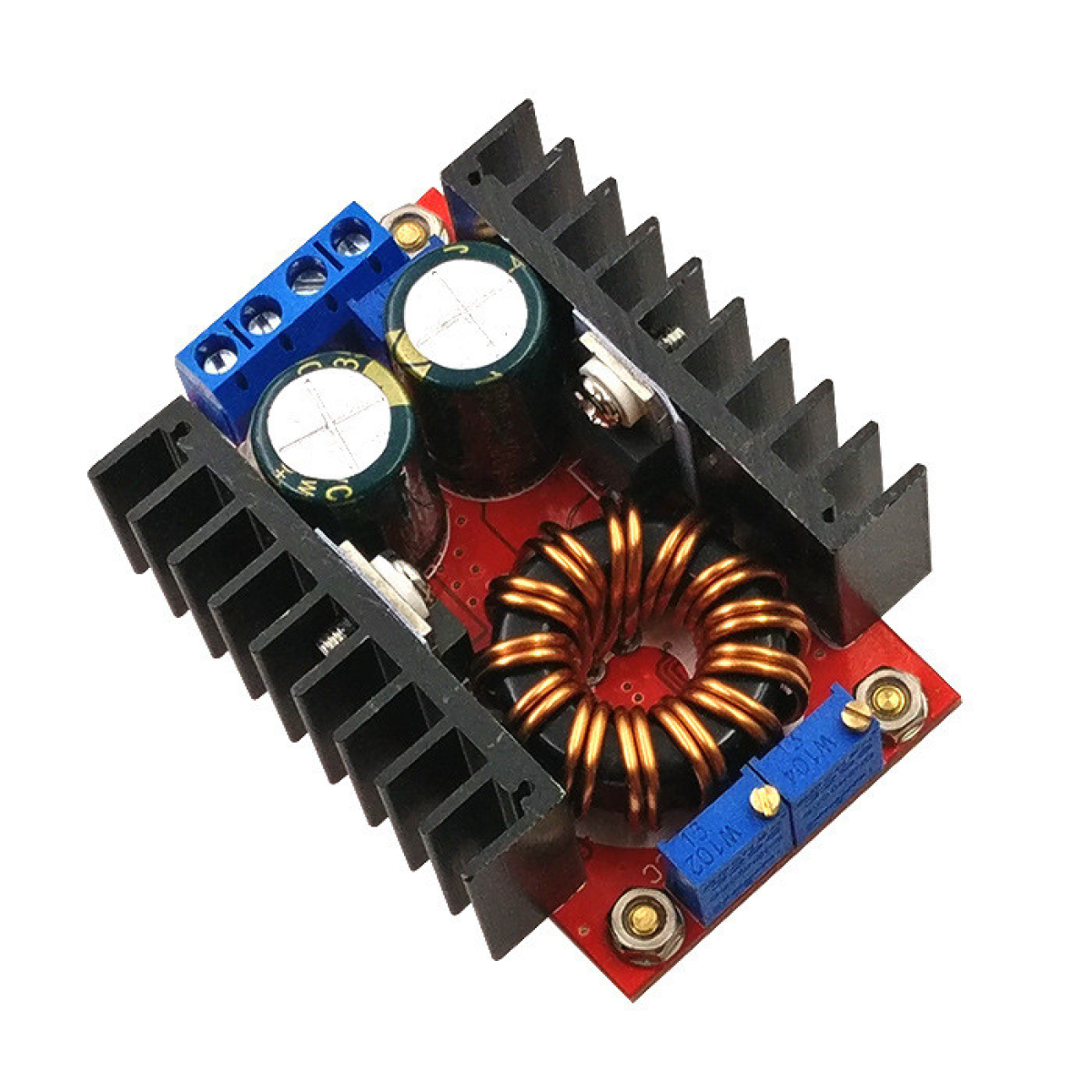

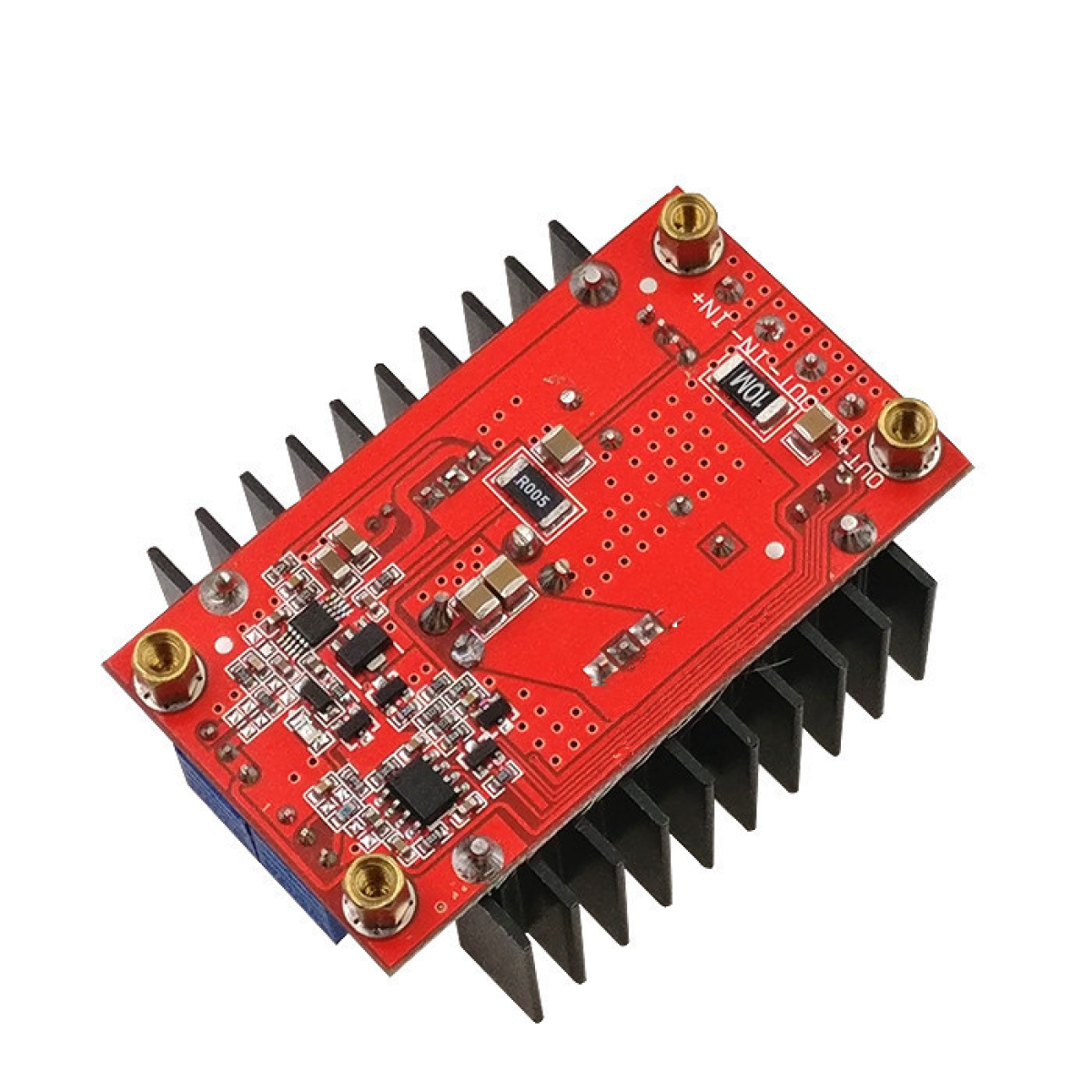

Підвищуючий, понижучий (2в одному) перетворювач з можливістю регулювання вихідної напруги і сили струму.
КПД модуля варіюється від 94% до 96%. Діапазон регулювання вихідної напруги становить: від 1В до 35В. Діапазон вхідної напруги становить: від 10В до 32В.
Регулювання модуля здійснюється за допомогою трьох змінних резисторів:
- R1 (зліва вгорі): регулювання вихідної напруги
- R2 (справа вгорі): регулювання вихідний сили струму
- R3 (зліва внизу): регулювання значення спрацьовування захисту від пониження напруги
Індикацією роботи модуля служить білий світлодіод, підключений до шин живлення.
Модуль не має захисту від КЗ (короткого замикання) і переполюсовкі (неправильної полярності підключення)!
При значенні температури навколишнього середовища 40 ° C, рекомендується використовувати примусове охолодження!
Клеми підключення живлення і навантаження:
- IN +: вхідна напруга 9В - 35В
- IN-: земля
- OUT +: вихідна напруга 1В - 35В
- OUT-: загальний провід
Технічні характеристики:
- Вхідна напруга: 9В - 5В
- Вихідна напруга: 1В - 35В
- Максимальна вихідна потужність: 80Вт
- ККД: 94% - 96%
- Максимальна вихідна сила струму: 8А
- Струм споживання холостого ходу: 25мА
- Регулювання напруги: 0,5%
- Регулювання навантаження: 2,5%
- Вихідні пульсації: 2%
- Робочий діапазон температур: -40 ° C - + 85 ° C
- Розміри модуля: 65ммх47ммх23,5мм
- Вага: 67г
