Опис

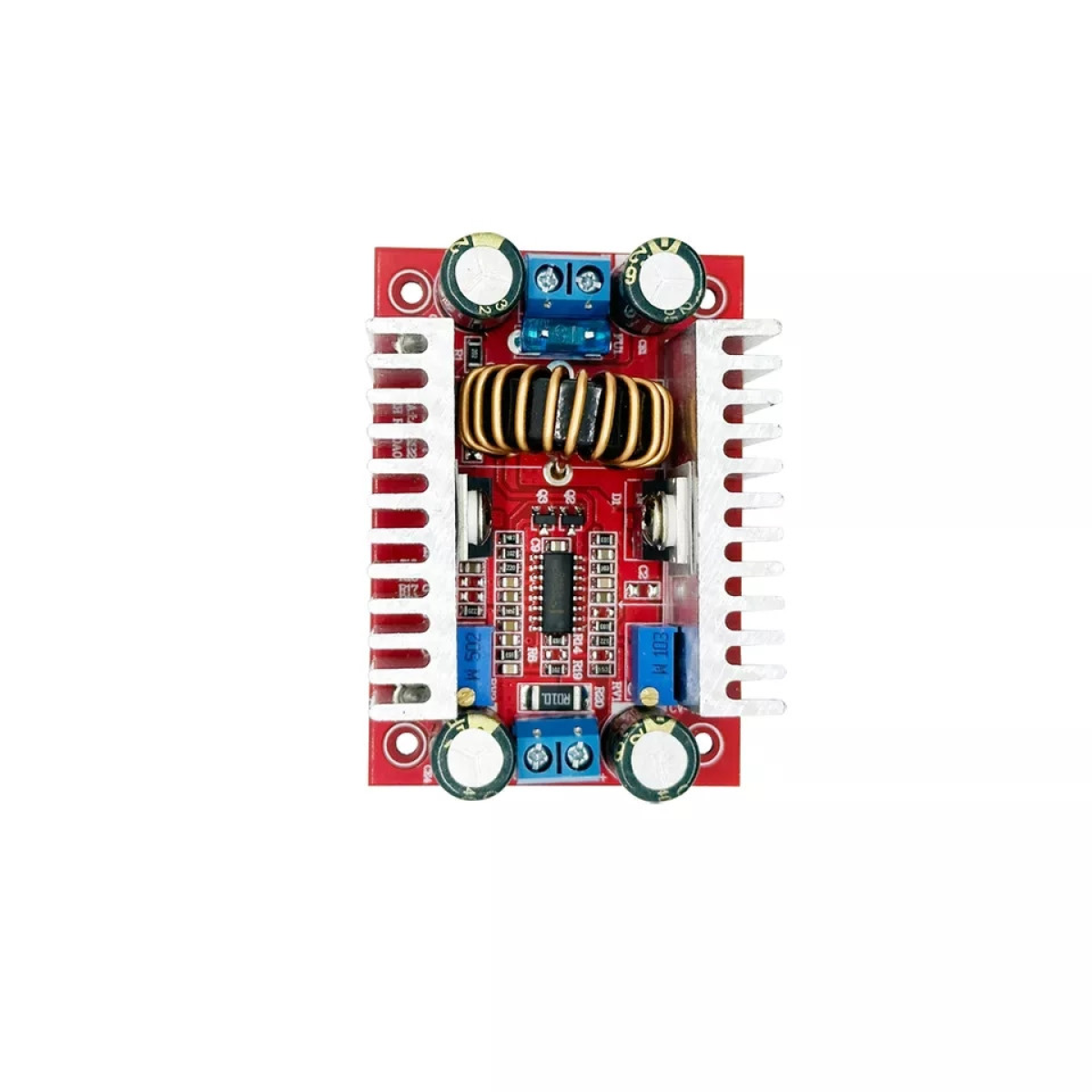

Підвищуючий, перетворювач з можливістю регулювання вихідної напруги і сили струму.
КПД модуля варіюється від 94% до 96%. Діапазон
Підвищуючий, перетворювач з можливістю регулювання вихідної напруги і сили струму.
Модуль не має захисту від КЗ (короткого замикання) і переполюсовкі (неправильної полярності підключення)!
При значенні температури навколишнього середовища 40 ° C, рекомендується використовувати примусове охолодження!

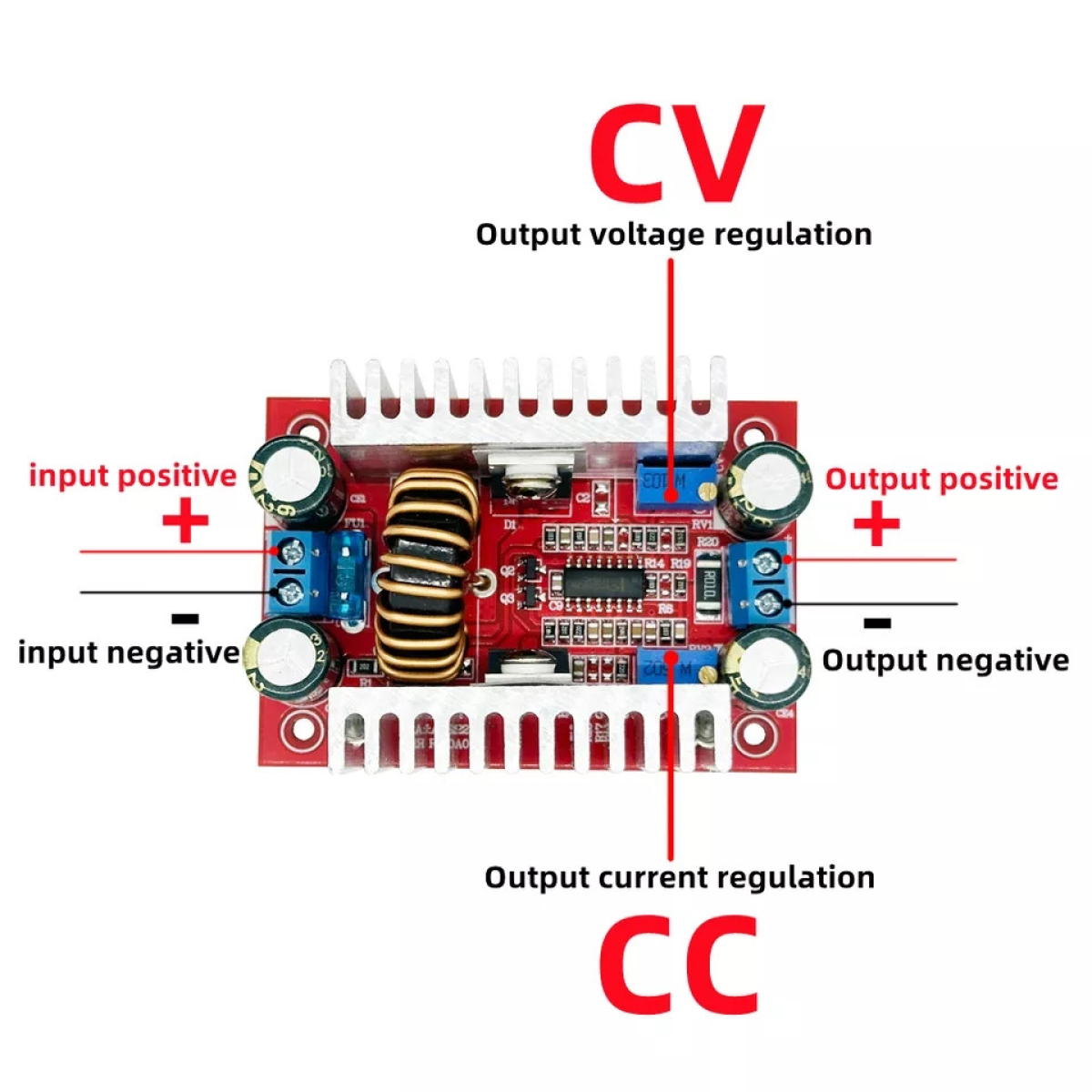

Клеми підключення живлення і навантаження:
- IN +: вхідна напруга 8.5В - 40В
- IN-: земля
- OUT +: вихідна напруга 10В - 60В
- OUT-: загальний провід
Технічні характеристики:
- Вхідна напруга: 8.5В - 40В
- Вихідна напруга: 10В - 60В
- Максимальна вихідна потужність: 400Вт
- КПД: 94% - 96%
- Максимальна вихідна сила струму:12А
- Струм споживання холостого ходу: 25мА
- Регулювання струму: 0.2-12А
- Робочий діапазон температур: -40 ° C - + 85 ° C

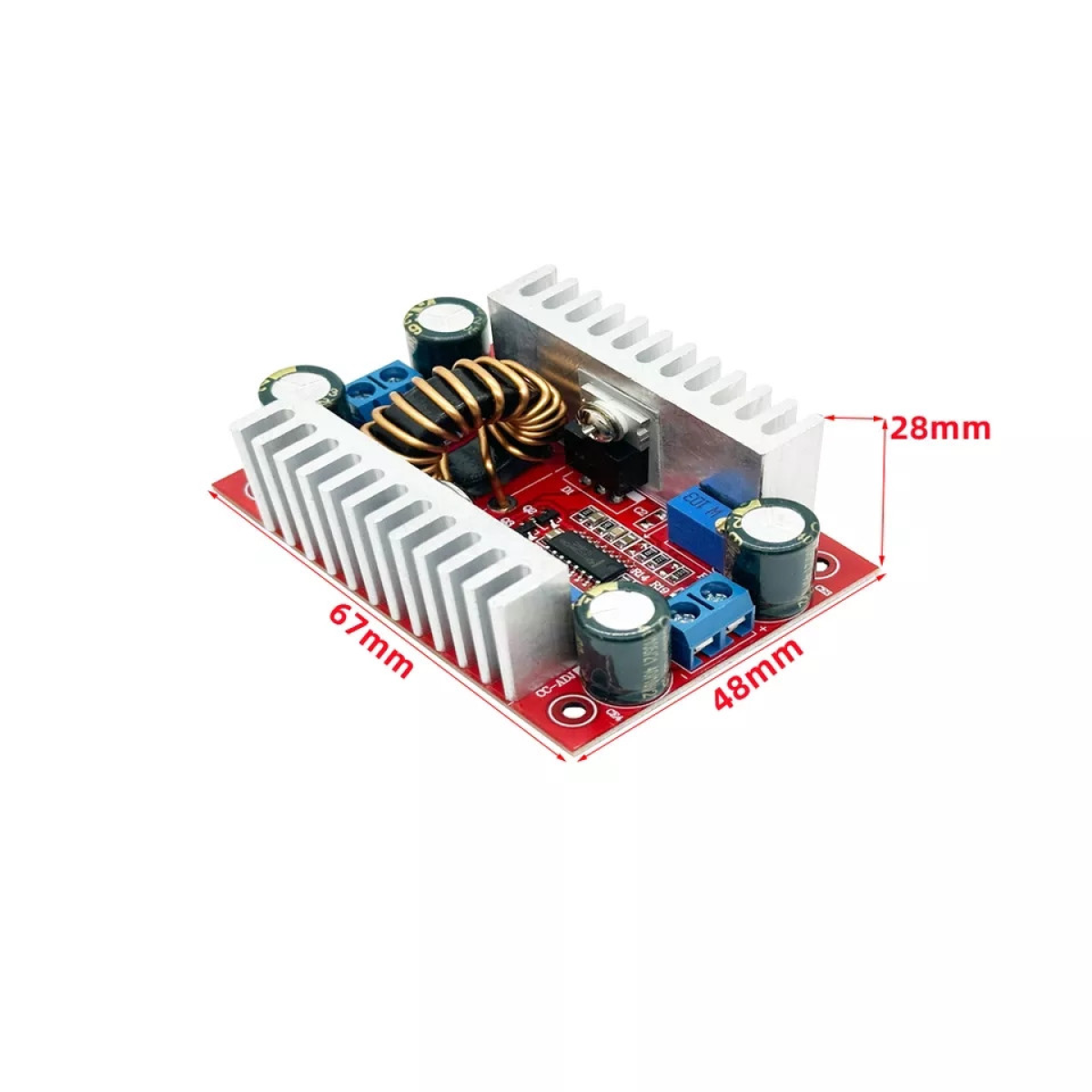

- Розміри модуля: 65ммх48ммх28мм
- Вага: 67г
регулювання вихідної напруги становить: від 11В до 35В. Діапазон вхідної напруги становить: від 10В до 32В.
Регулювання модуля здійснюється за допомогою трьох змінних резисторів:
- R1 (зліва вгорі): регулювання вихідної напруги
- R2 (справа вгорі): регулювання вихідний сили струму
- R3 (зліва внизу): регулювання значення спрацьовування захисту від пониження напруги
Індикацією роботи модуля служить білий світлодіод, підключений до шин живлення.
Модуль не має захисту від КЗ (короткого замикання) і переполюсовкі (неправильної полярності підключення)!
При значенні температури навколишнього середовища 40 ° C, рекомендується використовувати примусове охолодження!
Клеми підключення живлення і навантаження:
- IN +: вхідна напруга 10В - 35В
- IN-: земля
- OUT +: вихідна напруга 11В - 32В
- OUT-: загальний провід
Технічні характеристики:
- Вхідна напруга: 10В - 32В
- Вихідна напруга: 11В - 35В
- Максимальна вихідна потужність: 100Вт
- ККД: 94% - 96%
- Максимальна вихідна сила струму:10А
- Струм споживання холостого ходу: 25мА
- Регулювання напруги: 0,5%
- Регулювання навантаження: 2,5%
- Вихідні пульсації: 2%
- Робочий діапазон температур: -40 ° C - + 85 ° C
- Розміри модуля: 65ммх47ммх23,5мм
- Вага: 67г
