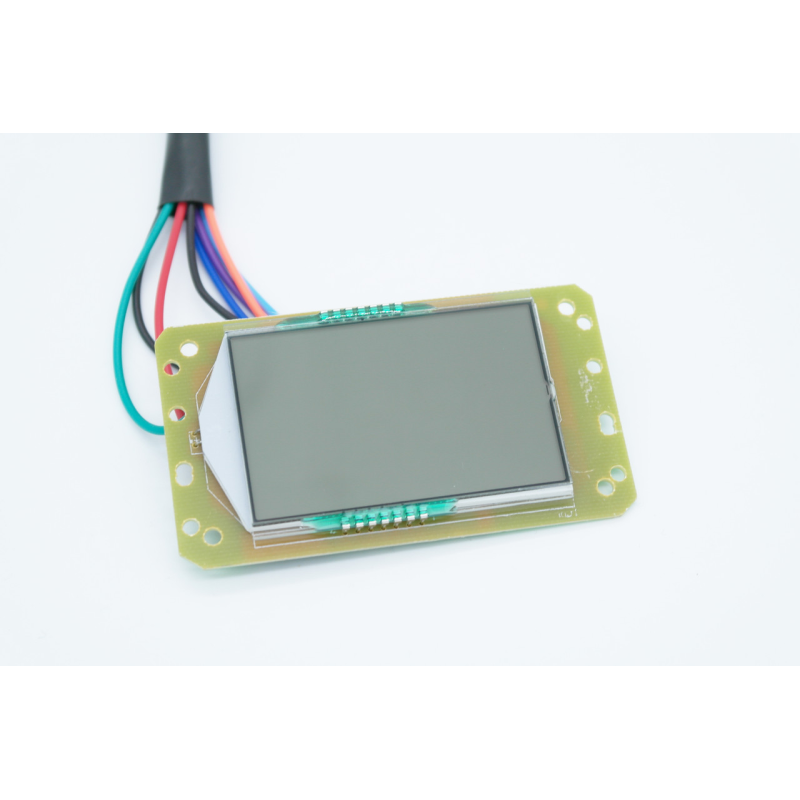

Універсальний дисплей для електротранспорту 48v,60v,72v

Опис

Універсальний дисплей для електротранспорту – електровелосипед, електроскутер, електромотоцикл, електросамокат.

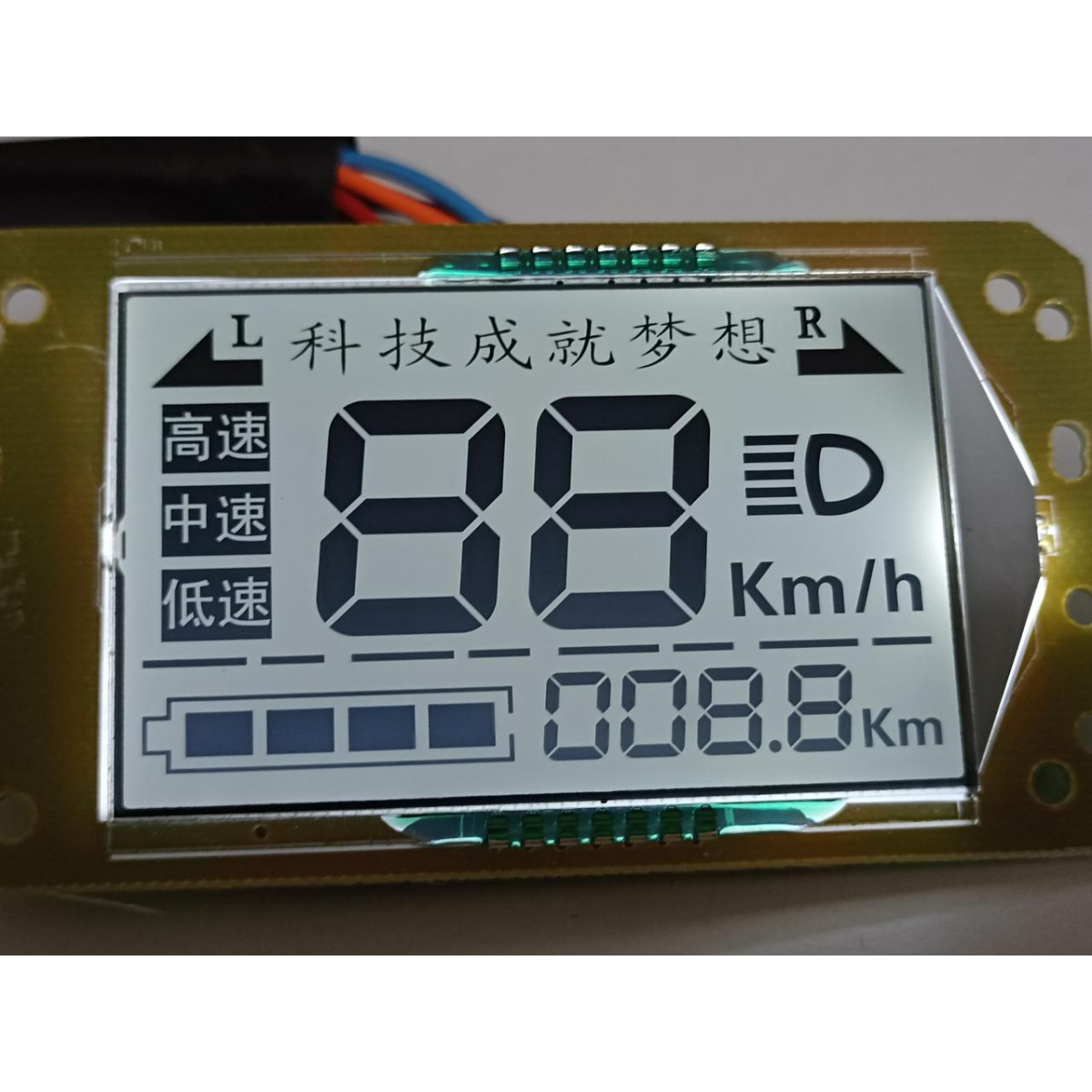

Виводить на екран основні функції контролю – повороти, світло, спідометр, рівень заряду,одометр разової поїздки.

Вхідна напруга- 48v,60v,72v

Розпіновка

1.  Зелений- земля минус
2.   Синій- індикатор світла
3.   Оранжевий-поворот ліво
4.  Блакитний - поворот право
5.  Фіолетовий- датчик швидкості
6.  Червоний - плюс живлення

контактна пара розєм (ЧОРНИЙ ПРОВІД)- перемикання режиму індикації заряду дисплею

 60в роз'єм з'єднаний

48в та 72в роз'єм розімкнутий

Каліборовка швидкості налаштовується резистором на платі

Розмір дисплею   64х40мм

розмір плати 92х52х12мм
